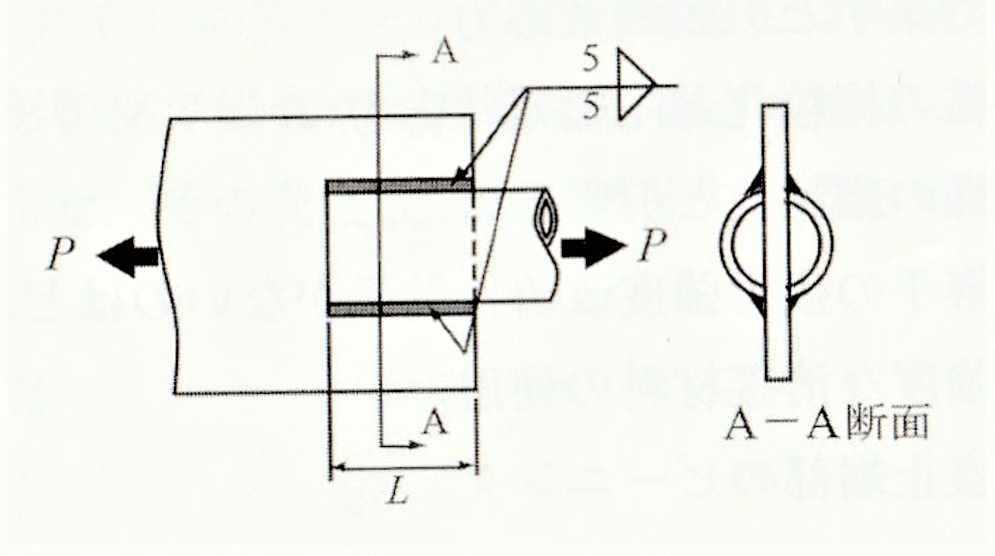

溶接継手荷重　鋼管スリットプレート

①許容引張応力は、(A)降伏応力の2/3⇒240N/㎟×2/3=160N/㎟と(B)引張強さの1/2⇒440N/㎟×1/2=220N/㎟　との小さい方の為、160N/㎟となる。
②許容せん断応力は許容引張応の60%の為、160N/㎟×60%=96N/㎟となる。
③強度計算に用いる合計有効溶接長さは4×Lmmとなる。
④各種すみ肉溶接部ののど厚は5mm×0.7=3.5mmとなる。
⑤力を伝える有効のど断面積は③×④⇒4Lmm×3.5mm=14×Lmmとなる。
⑥(許容せん断応力×有効のど断面積)と引張荷重とが一致するLが回答となる。
⇒96×14×L=100×1000
⇒L=74.4047・・・
⇒小数点以下を切り上げて、75mm となる。

鋼管の有効溶接長の求め方

鋼管の有効溶接長の求め方は、単なる長さだけでなく、**溶接継手にかかる荷重（軸力・せん断・曲げなど）**と組み合わせて評価することが重要です。
以下に、構造設計や強度計算に基づく視点でわかりやすく解説します。

有効溶接長（Effective Weld Length）は、実際に荷重を負担できる溶接の長さを意味し、溶接継手の許容耐力を求めるための基準になります。

溶接耐力（N）＝有効溶接長（L）× 有効のど厚（h）× 許容せん断応力度（τa）

この式により、必要な有効溶接長を逆算できます。

例えば、軸方向の引張力 N=50 kNN = 50 \, \text{kN}N=50kN がかかるとします。

例：隅肉溶接（フィレット溶接）

L=Nh×τa=50,0006×120=69.44 mmL = \frac{N}{h \times \tau_a} = \frac{50,000}{6 \times 120} = 69.44 \, \text{mm}L=h×τaN=6×12050,000=69.44mm

※必要有効長は 約70mm。

鋼管の接合部で周方向の全溶接を行う場合、有効長は以下：

L=π×D−2×無効長L = \pi \times D – 2 \times 無効長L=π×D−2×無効長

例：外径 D = 100mm、無効長 = 10mm × 2
→ 有効溶接長 = 3.14×100−20=294 mm3.14 \times 100 – 20 = 294 \, \text{mm}3.14×100−20=294mm

この 294mm を使って溶接耐力を算出できます。

これらでは、力のかかる方向と溶接位置がずれているため、応力集中や曲げ応力を考慮して評価する必要があります。

指針	内容
JIS Z 3602	溶接部の呼びのど厚と有効長の算定基準を定めている
建築基準法告示	建築鉄骨の溶接長は用途に応じた設計値が明記されている
鋼構造設計基準（JSSC）	曲げ・軸力・せん断を考慮した継手強度の設計法を規定
