溶接において、母材に加わる熱の影響は溶接部（溶融金属）から周辺へと徐々に広がり、その温度勾配に応じて金属組織が変化します。この変化の起きる範囲を「熱影響部（HAZ：Heat Affected Zone）」と呼びますが、その中でも特に機械的性質の改善や靭性の向上に寄与する領域が細粒熱影響部（FGHAZ：Fine-Grained Heat Affected Zone）です。本稿では、細粒域の特徴、組織変化、材料特性、評価方法、そして管理技術について詳しく解説します。
🔶 細粒熱影響部（FGHAZ）とは？

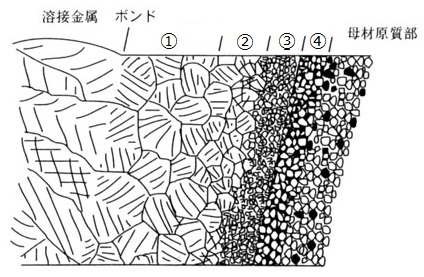

細粒域とは、溶接部（溶融金属）に最も近い粗粒熱影響部（CGHAZ）と、変態を起こさない低温域（部分変態域や未変態域）との間に位置し、加熱温度が約Ac3（約910℃）をわずかに超える程度の範囲（おおよそ900～1050℃）に達した領域です。
この温度では母材組織が完全にオーステナイトに変態するものの、加熱温度がそれほど高くないため、オーステナイト粒の成長が抑えられ、微細な結晶粒が形成されるのが特徴です。
🔶 細粒域の組織変化
◼ 加熱時：
- 母材のフェライトおよびパーライトは完全にオーステナイトに変態。
- ただし、温度が粗粒域ほど高くないため、オーステナイト粒の成長は限定的。
- 結果として、微細で均一なオーステナイト粒が形成される。
◼ 冷却時：
- 冷却速度によって異なるが、フェライト＋パーライト、あるいはアクロ粒フェライトやベイナイトなどの比較的靭性のある組織が形成される。
- 硬化組織であるマルテンサイトの生成は起こりにくい。
🔶 細粒域の性質と利点
1. 高い靭性（じんせい）
細粒組織は結晶粒界が密に存在し、衝撃や割れの進展を効果的に阻止します。これは構造材料にとって重要な性質であり、破壊の進行を抑制する点で非常に有利です。
2. 均一な組織
粗粒域や中間域と比較して、組織の不均一性が少なく、応力集中が生じにくいため、溶接部の信頼性が高まります。
3. 硬度の安定
過度に硬化することがなく、母材と同等あるいは若干高い程度の適度な硬度を保ち、疲労や割れに対して強い。
🔶 細粒域の評価方法
細粒域の評価は、次のような非破壊・破壊試験や観察によって行われます。
◆ 金属組織観察
光学顕微鏡や走査型電子顕微鏡（SEM）を用いて、結晶粒の大きさや形態を観察し、細粒性を確認します。
◆ マイクロビッカース硬さ試験
局所的な硬さを測定することで、硬化傾向や組織分布を把握します。細粒域は比較的安定した硬さを示す傾向があります。
◆ シャルピー衝撃試験
靭性の評価として、試験片の破断エネルギーを測定します。細粒域では高い衝撃吸収エネルギーが期待されます。
🔶 細粒域を形成するための工夫
溶接時に有利な細粒域を広く安定して形成するためには、以下のような工夫が有効です。
◼ 熱入力の最適化
高すぎる熱入力は粗粒域を広げる要因となるため、中～低入熱の条件で溶接することが重要です。
◼ 冷却速度の調整
急冷によるマルテンサイト生成を避け、適度な冷却速度を確保することで、ベイナイトやフェライトなどの靭性組織を得ることができます。
◼ 粒成長抑制元素の添加
Nb、V、Tiなどの微量元素は、粒成長抑制効果（ピン止め効果）を持ち、オーステナイト粒の成長を防ぎ、細粒組織の形成を助けます。
◼ 多層多道溶接
1層ずつ冷却しながら複数回に分けて溶接を行うことで、熱の影響を分散させ、細粒域の形成と安定化が可能です。
🔶 細粒域における注意点
細粒域は多くの利点を持つ一方で、施工条件によっては中間域や粗粒域との遷移部分にストレス集中や組織の不連続性が生じることもあります。したがって、細粒域単体だけでなく、熱影響部全体としてのバランスと均一性が求められます。
また、過度な加熱や不適切な冷却によって、細粒域が意図せず中間域や粗粒域に変化してしまうリスクもあるため、溶接条件の管理が極めて重要です。
🔶 まとめ
細粒熱影響部（FGHAZ）は、溶接時に母材が適度な高温（約900～1050℃）にさらされることで形成される、微細で靭性に優れた組織を持つ熱影響部です。この領域は、硬さと靭性のバランスが良く、全体の溶接品質を高める上で非常に重要な役割を果たします。
溶接施工においては、熱入力の管理、冷却速度の調整、適切な材料選定を通じて、細粒域を効果的に形成・維持することが高品質な接合に直結します。細粒域の理解と制御は、安全で長寿命な溶接構造物の製作に不可欠な知識と言えるでしょう。
