溶接におけるサイリスタ制御電源（thyristor-controlled power supply）は、溶接機に供給する電力の電圧や電流を精密に制御するための電子制御技術を指します。主にアーク溶接（手溶接、TIG、MIG/MAGなど）で使用され、溶接品質の向上、省エネ、安定化を目的としています。
🔧 サイリスタとは？
サイリスタ（thyristor）は、電力用半導体素子の一種で、スイッチとして動作します。一方向に電流を流すことができ、ゲート信号を受けたときに導通を開始し、電流が一定値以下になるまで導通を維持します。
⚙ サイリスタ制御電源の構成と原理
1. 主な構成要素：
- 入力部：交流電源（AC）を受け取る
- 整流部（サイリスタブリッジ）：AC → DCへの変換。ここでサイリスタを使用して整流電圧を可変制御
- 平滑回路：整流後の電流を安定化
- 制御部：マイコンやアナログ回路でサイリスタの点弧角（導通開始角）を制御し、出力電流・電圧を調整
2. 制御原理：
- サイリスタは交流の各波の位相をコントロールして導通のタイミング（位相制御）を変化させます。
- 早く導通させる → 電圧・電流が高くなる
遅く導通させる → 電圧・電流が低くなる - これにより、出力DC電圧を連続的に制御可能。
🔍 溶接における用途とメリット
| 項目 | 内容 |
|---|---|
| 溶接法 | 被覆アーク溶接、TIG溶接、MIG/MAG溶接など |
| 用途 | 鉄鋼構造物、造船、自動車部品、橋梁などの溶接 |
| 制御性能 | 出力電流の安定性、アークの安定、スパッタ低減 |
| 品質改善 | 電流波形が滑らか → アークが安定 → ビード外観・溶け込みが向上 |
| 応答性 | 負荷変動（溶接トーチの動きや材料変化）への高速応答 |
| 保護機能 | 過電流、過熱、ショートに対する保護が容易 |
⚠ デメリット・課題
| 課題 | 内容 |
|---|---|
| 電磁ノイズ（EMI） | サイリスタのスイッチングにより発生しやすい |
| 構造の複雑化 | アナログまたはデジタル制御回路が必要 |
| メンテナンス | 故障時は電子部品の交換が必要な場合が多い |
| 応答性（インバータと比較） | インバータ電源に比べて制御精度・応答性はやや劣る |

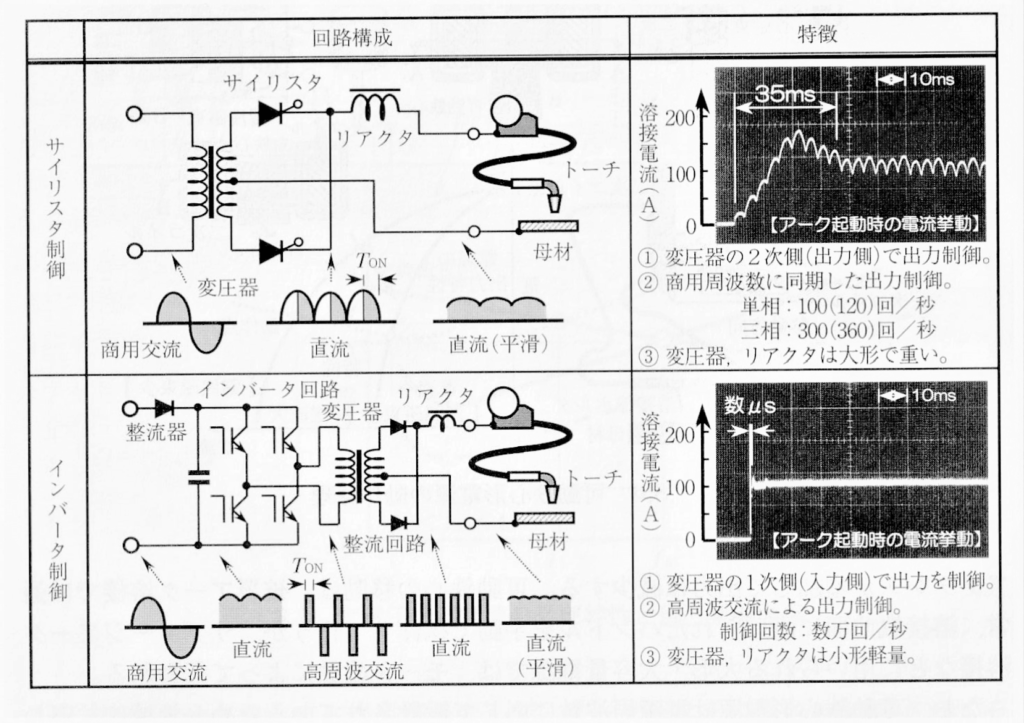

📈 サイリスタ制御電源 vs インバータ制御電源
| 特徴 | サイリスタ制御 | インバータ制御 |
|---|---|---|
| 制御方式 | 位相制御（アナログ寄り） | PWM制御（デジタル） |
| 周波数 | 50/60Hz | 高周波（数kHz〜数百kHz） |
| 応答速度 | 中速 | 高速 |
| 溶接品質 | 良好 | 非常に高品質 |
| サイズ・重量 | 大きく重い | 小型軽量 |
| コスト | 比較的安価 | 高価 |
✅ まとめ
サイリスタ制御電源は、以下のような場面に最適です：
- 高出力が必要な重溶接作業
- 比較的コストを抑えたい中・大型設備
- 安定性を重視する定常作業
