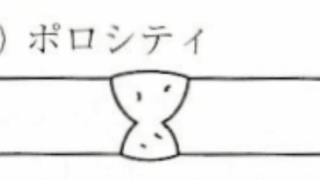

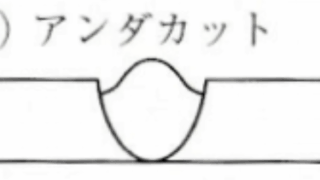

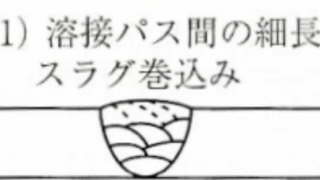

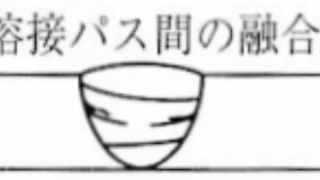

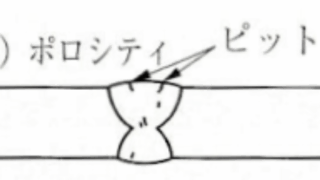

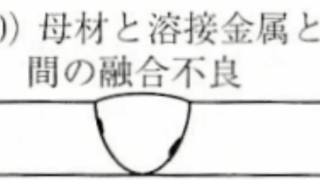

溶接欠陥

名称加熱温度範囲特徴溶接金属溶融温度以上溶接凝固した領域で、柱状晶・樹枝状晶を呈する①粗粒域1250℃以上溶融線に接し、粗大なオーステナイトから冷却された領域で、結晶粒が粗大で硬化、ぜい化しやすい②中間域1250-1100℃粗粒域と細粒域の...

アルミニウム合金アルミニウム合金のアーク溶接では高温割れを発生しやすいが、その対策として母材にCrを添加して結晶粒を微細化する方法が有効であるアルミニウム合金における高温割れ（ホットクラック）アルミニウム合金は軽量で加工性に優れ、輸送機器、...

オーステナイト系ステンレス鋼SUS304高温割れ(凝固割れ)に影響する材料学的因子は、⇒溶接金属の組成⇒凝固形態⇒溶接材料と母材の化学成分⇒希釈率⇒(デルタ)フェライトオーステナイト系ステンレス鋼SUS304の高温割れの原因は、P、S、Si...

ステンレス鋼の高温割れオーステナイト系鋼は、完全オーステナイト系と準安定オーステナイト系に大別され、凝固がAモードとなる完全オーステナイト系の方が高温割れ感受性が高い凝固過程後期に低融点相の生成を助長して割れ感受性を増大させる、P、S、Si...

マグ溶接における厚板突合わせ継手の初層溶接の高温割れの防止策なし型ビードとならないように、ビード幅/溶込深さの比が、1以上にならないようにする開先角度を広くする溶接電流を下げ、溶接速度を遅くするアーク電圧を高くして、ビード幅を広げる詳細説明...

凝固割れの特徴形態：溶接金属の凝固過程においてデンドライトの会合部に発生する割れ。クレータ割れ、梨型ビード割れは凝固割れの一種発生原因：凝固時のデンドライト樹間やオーステナイト粒界にP、Sなどの融点降下元素が偏析し、冷却収縮ひずみが加わって...

母材熱影響部液化割れ多パス熱影響部で後続パスの熱影響によりMn、Sなどの低融点物質が融解して生じる割れ。ステンレス鋼に発生しやすく、炭素鋼や低合金鋼には発生し難い高温割れの一種である「母材熱影響部の液化割れ」について詳細説明🔧 液化割れとは...

接続金属凝固割れ柱状晶の境界面に残留する液相が凝固完了直前に収縮ひずみに抵抗しきれずに開口するために発生する凝固割れの特徴形態：溶接金属の凝固過程においてデンドライトの会合部に発生する割れ。クレータ割れ、梨型ビード割れは凝固割れの一種発生原...

🔧 高温割れとは？高温割れは、溶接金属がまだ高温（約1200℃〜固化完了前）で塑性が乏しい状態のときに、引張応力や収縮応力によって割れが発生する溶接欠陥です。🧪 発生するタイミング・部位溶接金属の凝固直後（液相線付近）溶接ビードの中央部・ビ...
